Hieronder vind je de aansluitingen voor de Yomani, let op deze pinautomaat is (alleen) te gebruiken in combinatie met een kassa of een merchant unit. Voor de aansluiting van een merchant Unit zie: ‘insert link’.
Wat zit er in mijn pakket?
- Pinautomaat type Atos Worldline Yomani
- Zwarte printer (USB) kabel (de voeding)
- Internetkabel (UTP)
- RS232 kabel (seriële poort)
Hoe sluit ik mijn pinautomaat aan?

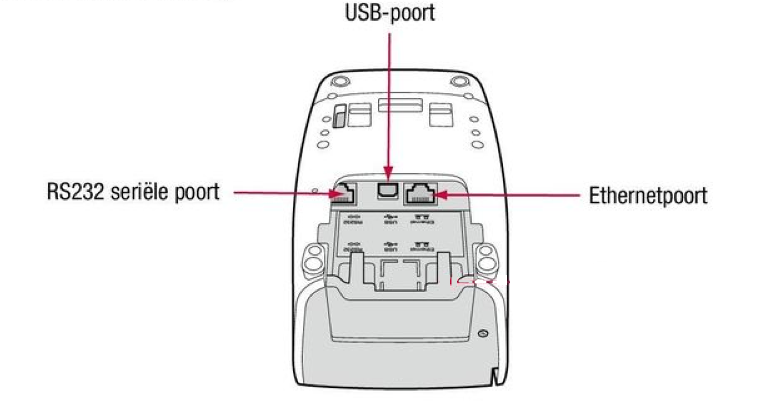

Stap 1. Sluit de pinautomaat aan, volg onderstaande instructie:
- Zorg voor een werkende internetkabel.
- Steek de internetkabel in de ETH (Ethernet) / LAN poort.
Let op: de andere zijde dien je in het modem/router te plaatsen. Maak je gebruik van een switch dan sluit je de internetkabel daarop aan.
- Het is van belang dat je de internetkabel aansluit op het internet en niet via de kassa. De kassa en de pinautomaat hebben beide hun eigen internetkabel nodig.
- Sluit de USB voedingskabel aan de USB Port, en aan de voeding (dit kan worden aangesloten op de kassa zelf mits deze een USB poort beschikbaar heeft)
- Sluit vervolgens de RS232 kabel aan op de pinterminal en op de Com poort 2 (COM2) op de kassa:
Stap 2. Neem contact op met Twelve voor het configureren van de pinautomaat op je kassa. Let op je dient hiervoor op locatie aanwezig te zijn. We zijn bereikbaar van ma t/m vr tussen 08:00 - 17:00 uur via 0182 700 555.
Indien de configuratie is geslaagd en het pincontract actief staat en ingeladen is, kun je van start met je gekoppelde pin.
